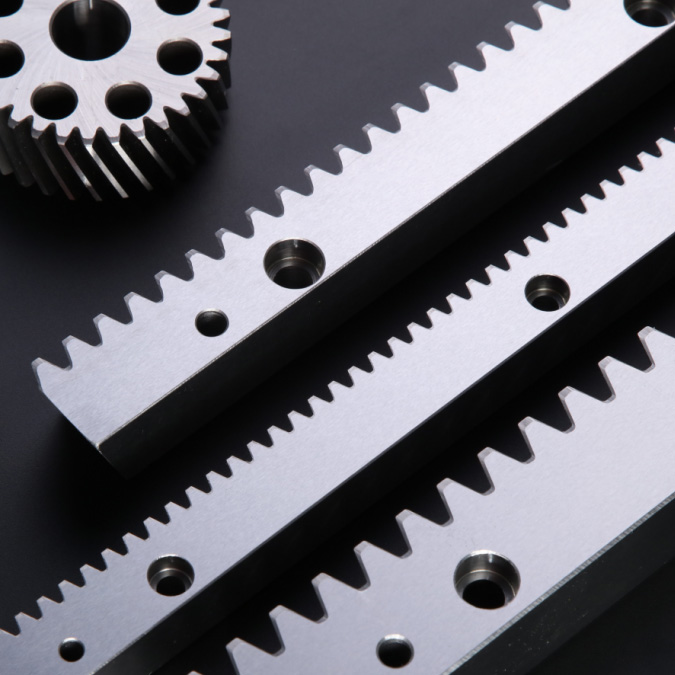

STRRONSE精銑齒條采用精密銑削工藝，齒條采用精銑調質處理，可加工模數2-5模，根據數量可定制，精銑齒條加工長度達到1米長，可進行拼接，不影響整體運行精度，齒條精度可做到DIN標準8級，精銑齒條可適用直線運動和軸向力較大的應用。

行業應用廣泛，在自動化行業、機器人、機床等設備使用

精銑齒條精度相對研磨齒條稍低，性價比高，適合運用于對精度要求不太高的設備，運行時噪音低、運行平穩、壽命長。

STRRONSE可提供穩定月產超過2萬條的各種類型齒條。 齒條精度涵蓋DIN6S-DIN10級，模數包括1.5-10，擁有銑削、磨削、淬火等各種工藝的直齒和斜齒，結合多種樣式的齒輪及減速機搭配組合，可提供適用各領域及工況的針對性應用方案。

/工藝                     高頻淬火50-55 HRC/ 調質處理 24-27 HRC             /精度            8/9
/螺旋角                右旋 19°31'42"

訂貨號	模數	理論長	L2	z	b	ha	h	f?0.6	a	l	h1	d1	d2	t	a1	l1	d3	kg
1902.305	2	500	8.5	75	24	24	22	2	62.5	125	8	7	11	7	31.7	436.6	5.7	2.1
1902.301	2	1000	8.5	150	24	24	22	2	62.5	125	8	7	11	7	317	936.6	5.7	4.1
1903.305	3	500	10.3	50	29	29	26	2	62.5	125	9	10	15	9	35.0	430.0	7.7	2.9
1903.301	3	1000	10.3	100	29	29	26	2	62.5	125	9	10	15	9	35.0	930.0	7.7	5.9
1904.305	4	506.66	13.8	38	39	39	35	3	62.5	125	12	10	15	9	33.3	433.0	7.7	5.4
1904.301	4	1000	13.8	75	39	39	35	3	62.5	125	12	10	15	9	33.3	933.4	7.7	10.7
1905.305	5	500	17.4	30	49	39	34	3	62.5	125	12	14	20	13	37.5	425.0	11.7	6.5
1905.301	5	1000	17.4	60	49	39	34	3	62.5	125	12	14	20	13	37.5	925.0	11.7	13.0
1906.405	6	500	20.9	25	59	49	43	3	62.5	125	16	18	26	17	37.5	425.0	15.7	9.9
1906.401	6	1000	20.9	50	59	49	43	3	62.5	125	16	18	26	17	37.5	925.0	15.7	19.8

/鋼號               1.0503 (C45)                                                                /齒形角          20°
/工藝               高頻淬火50-55 HRC/ 調質處理 24-27 HRC                   /精度            8/9

訂貨號	模數	理論長	z	b	ha	h	f +0.5	a	l	h1	d1	d2	t	a1	l1	d3	kg
2002.405	2	502,65	80	24	24	22	2	62.8	125.66	8	7	11	7	31.3	440.1	5.7	2.1
2002.401	2	1005,30	160	24	24	22	2	62.8	125.66	8	7	11	7	313	942.7	5.7	4.2
2003.405	3	508,93	54	29	29	26	2	63.6	127.23	9	10	15	9	34.4	440.1	7.7	3
2003.401	3	1017,87	108	29	29	26	2	63.6	127.23	9	10	15	9	34.4	949.1	7.7	6
2004.405	4	502,65	40	39	39	35	3	62.8	125.66	12	10	15	9	37.5	427.7	7.7	5.25
2004.401	4	1005,30	80	39	39	35	3	62.8	125.66	12	10	15	9	37.5	930.3	7.7	10.5
2005.405	5	502,65	32	49	39	34	3	62.8	125.66	12	14	20	13	30.2	442.3	11.7	6.7
2005.401	5	1005,3	64	49	39	34	3	62.8	125.66	12	14	20	13	30.2	945	11.7	13.4
2006.405	6	508,93	27	59	49	43	3	63.6	127.23	16	18	26	17	31.4	446.1	15.7	10.4
2006.401	6	1017,87	54	59	49	43	3	63.6	127.23	16	18	26	17	31.4	955	15.7	20.2
